La tribofinition est une technique de traitement qui permet d'obtenir des états de surface parfaits sur différents types de pièces industrielles. Au cœur de ce processus, le choix des abrasifs est crucial pour garantir des résultats optimaux. Qu'il s'agisse d'abrasifs céramiques, plastiques ou de porteurs spécifiques, chaque média possède ses caractéristiques propres adaptées à des applications particulières.
Abrasifs de tribofinition
Quels sont les différents types d'abrasifs pour la tribofinition ?

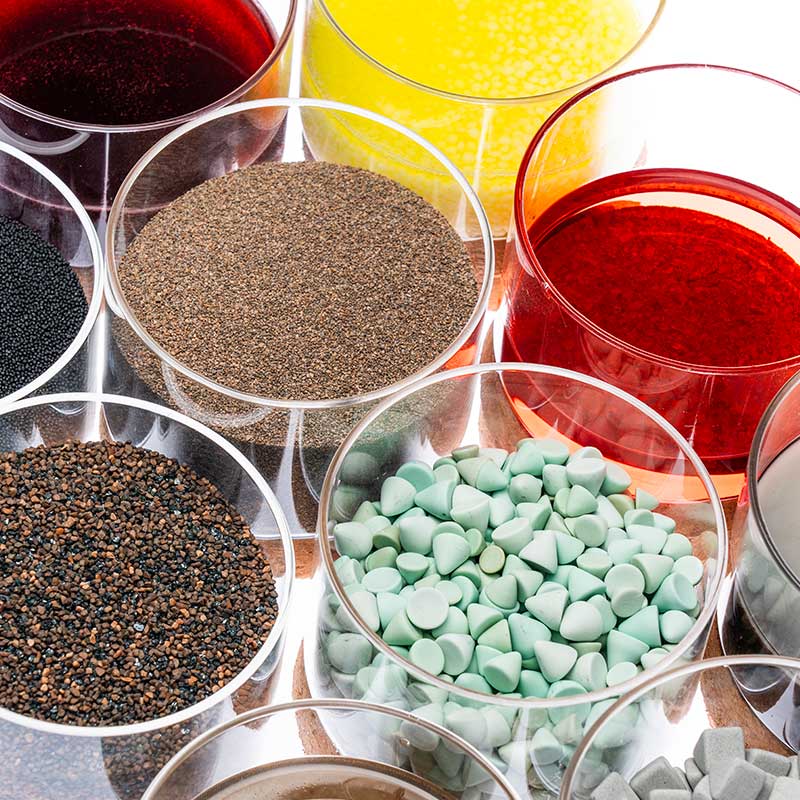

La tribofinition repose sur l'utilisation de médias adaptés à chaque procédé et à chaque objectif de finition. Ces consommables jouent un rôle essentiel dans la qualité du résultat obtenu, qu'il s'agisse d'ébavurage, de lissage, de polissage ou de microébavurage. Ils se distinguent notamment selon leur nature et leur mode d'utilisation, en process humide ou en process sec, et comprennent également des porteurs métalliques dédiés aux applications de finition de précision.
Médias et porteurs pour process humide
Le process humide en tribofinition utilise de l'eau combinée à des compounds spécifiques pour optimiser le traitement des pièces. Cette méthode est particulièrement efficace pour le polissage, l'ébavurage et la finition de surface des pièces, articles et de nombreux matériaux.
Abrasifs tribofinition plastique/synthétique
Les abrasifs plastiques représentent une solution polyvalente pour le traitement de surface en milieu humide. Leur composition synthétique offre un excellent compromis entre efficacité et préservation de la géométrie des pièces. Leur forme permet une meilleure circulation du média autour des pièces.

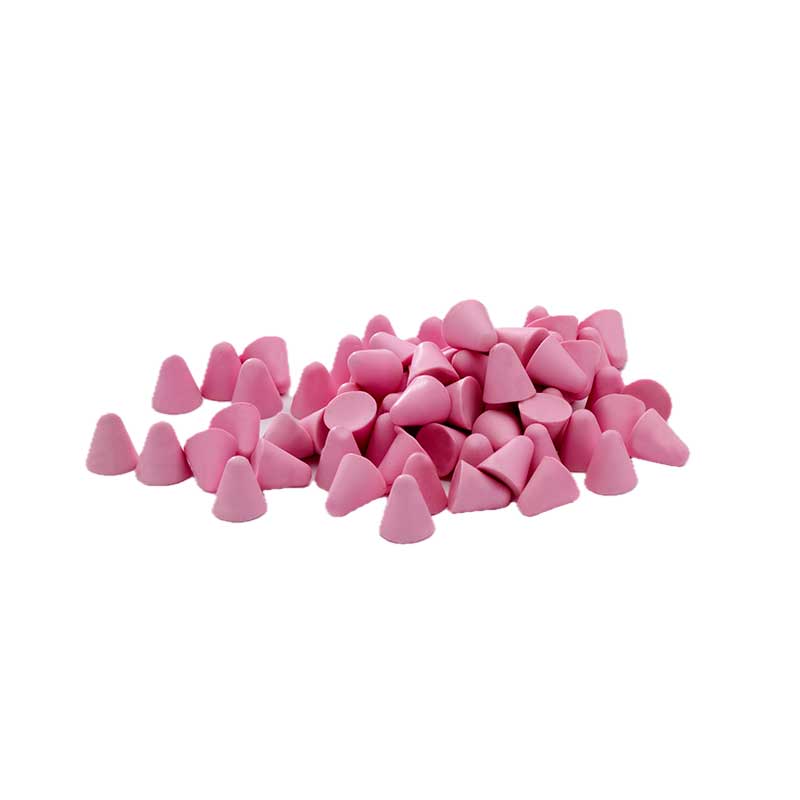

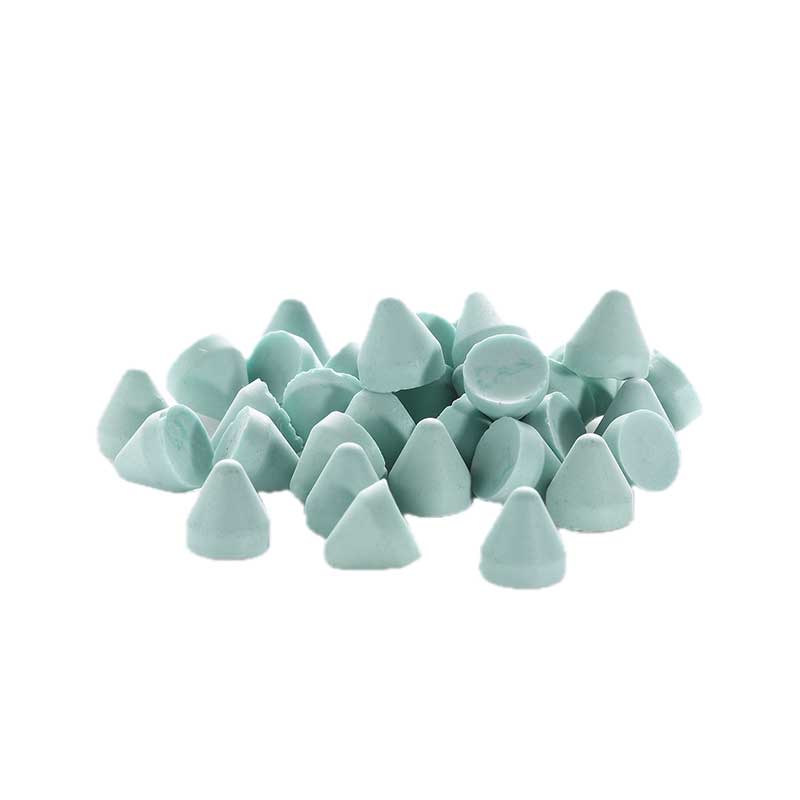

Série K (Cônes)
Les cônes de la série K sont des abrasifs synthétiques conçus pour offrir différents niveaux d'abrasivité selon le code couleur.
Applications courantes :
- KM : Lissage et finition fine de pièces médicales et horlogères
- KX : Polissage de bijoux et composants délicats
- KA : Usage général en mécanique de précision
- KO : Ébavurage de pièces métalliques
- KT : Travaux intensifs sur aciers durs
Avantages :
- Excellente durabilité
- Maintien des géométries des pièces
- Résultats homogènes
- Faible consommation
Fourchette de prix :
- 15-25 €/kg pour les séries standards
Caractéristiques techniques :
| Référence | Couleur | Abrasivité | Dimensions (mm) |
|---|---|---|---|
| KM | Vert | Fine | 10, 12 |
| KX | Blanc | Fine | 10, 12 |
| KA | Rouge | Moyenne | 10, 12 |
| KO | Bleu | Forte | 10, 12 |
| KT | Violet | Très forte | 10, 12 |

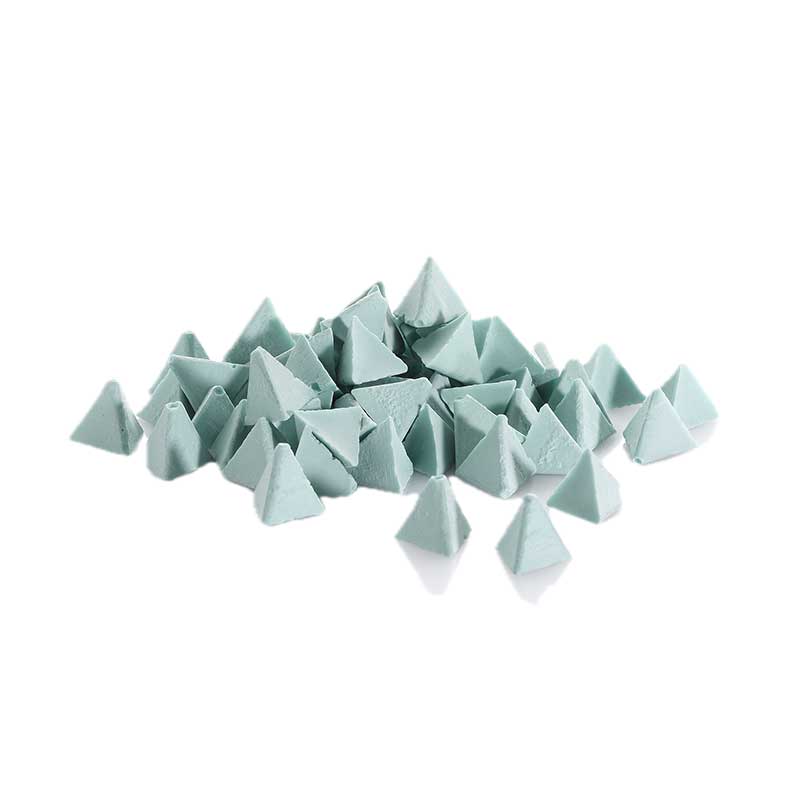

Série P (Pyramides)
Les pyramides de la série P offrent une surface de contact optimisée dans les géométries complexes des pièces grâce à leur forme unique. Cette forme permet une meilleure circulation du média autour des pièces.
Applications courantes :
- PM : Finition de précision sur pièces complexes
- PX : Polissage haute brillance en bijouterie
- PA : Traitement polyvalent de pièces mécaniques
- PO : Ébavurage intensif de pièces métalliques
- PT : Travaux exigeants sur matériaux durs
Avantages :
- Meilleure circulation dans la cuve
- Accès optimisé aux zones difficiles
- Répartition homogène de l'abrasion
- Longue durée de vie
Fourchette de prix :
- 15-25 €/kg
Caractéristiques techniques :
| Référence | Couleur | Abrasivité | Dimensions (mm) |
|---|---|---|---|
| PM | Vert | Fine | 10, 12, 15 |
| PX | Blanc | Fine | 10, 12, 15 |
| PA | Rouge | Moyenne | 6, 10 |
| PO | Bleu | Forte | 10, 12 |
| PT | Violet | Très forte | 10, 12 |

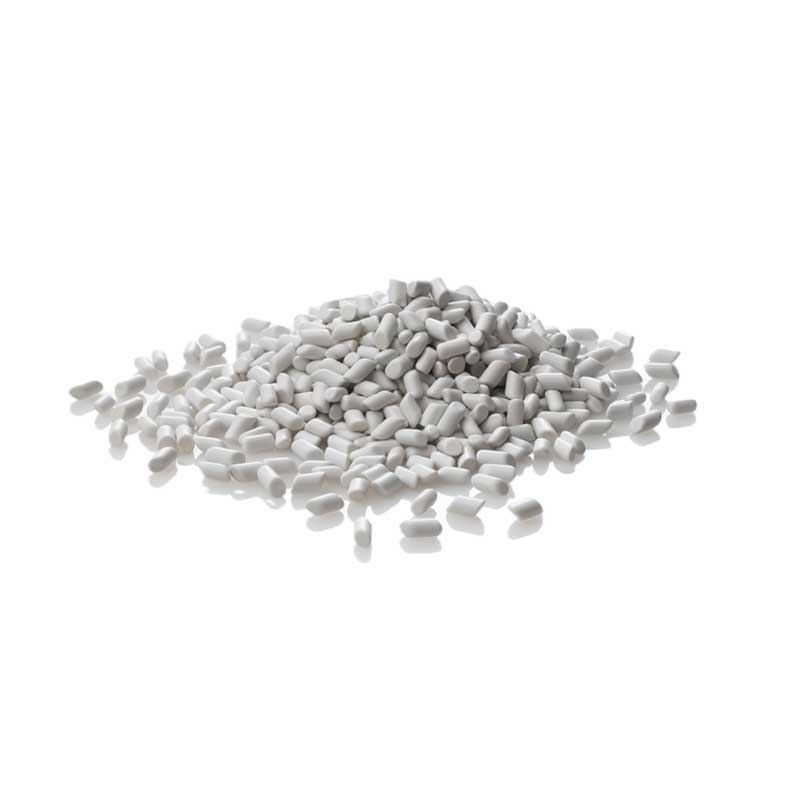

Abrasifs porcelaine
Un abrasif tribofinition en porcelaine offrent une solution durable pour les opérations de brillantage et de polissage fin. Leur composition céramique spéciale assure une excellente stabilité dimensionnelle.
Applications courantes :
- ZSP : Polissage fin de pièces métalliques
- DZP : Finition haute qualité pour l'horlogerie
Avantages :
- Très grande durabilité
- Stabilité dimensionnelle parfaite
- Résultats constants dans le temps
- Idéal pour les process longs
Fourchette de prix :
- ZSP : 10-30€/kg
- DZP : 10-30€/kg
Caractéristiques techniques :
| Série | Type | Dimensions (mm) |
|---|---|---|
| ZSP | Cylindre biseauté | 1/3 à 7/15 |
| DZP | Tristar | 3/3 à 10/10 |

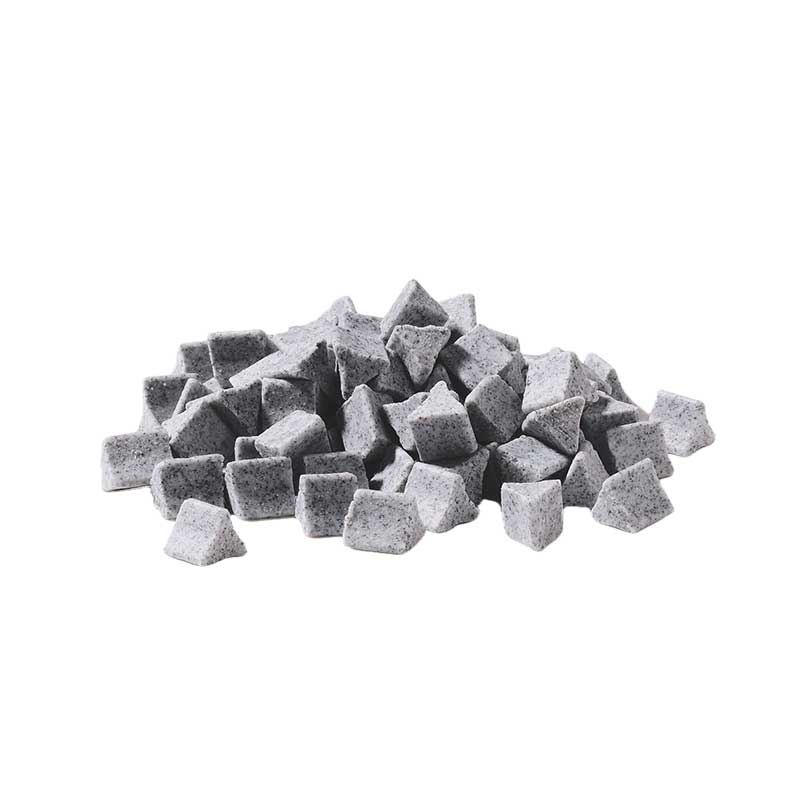

Abrasifs céramique
Les abrasifs céramiques représentent la solution la plus efficace pour l’ébavurage et la réduction de la rugosité. Leur composition unique permet d'obtenir des résultats remarquables sur les matériaux les plus durs.
Avantages :
- Forte abrasivité
- Performance constante
- Excellent rapport qualité/prix
- Adaptés aux rugosités dégradées ou au forte bavure
Fourchette de prix :
- Série standard : 5-20 €/kg
Caractéristiques techniques :
| Type | Abrasivité |
|---|---|
| M | Medium |
| S | Forte |
| SF | Extrême |
Formes existantes : Triangle, Triangle coupe biaise, Elipse/lentille, Tristar, Losange

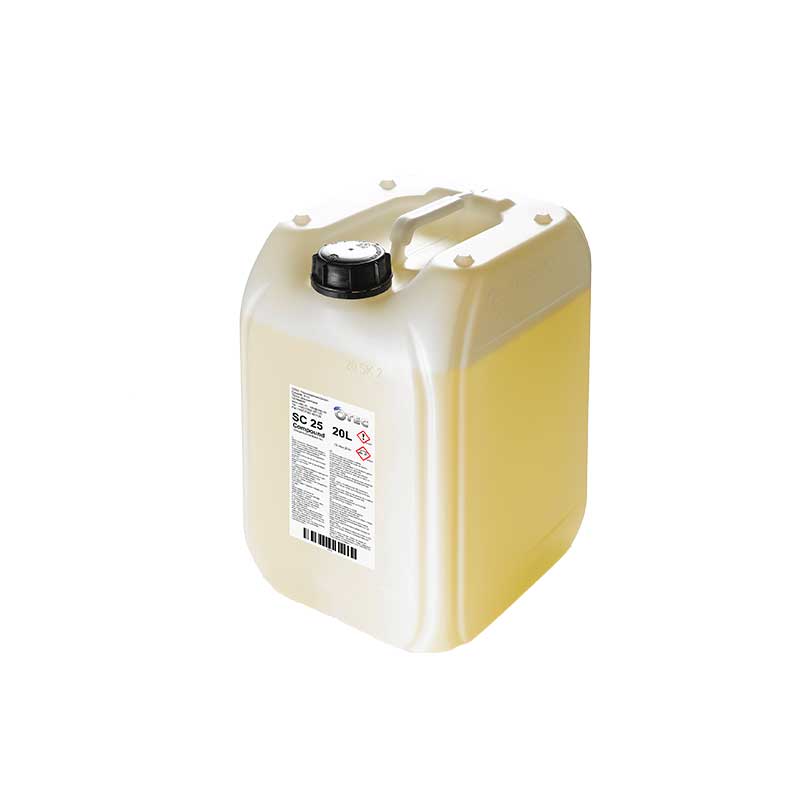

Compounds et savons
Les compounds et savons sont des additifs essentiels pour optimiser le process humide. Ils permettent d'améliorer l'efficacité du traitement tout en protégeant les pièces.
Applications courantes :
- SC 3 : Bijouterie et métaux précieux
- SC 5 : Spécial titane et alliages réfractaires
- SC 13 : Usage universel avec protection anticorrosion
- SC 21 : Applications générales nécessitant un bon pouvoir moussant
- SC 23 : Nettoyage intensif avec protection
- SC 25 : Spécial aluminium et alliages légers
Avantages :
- Protection anticorrosion efficace
- Amélioration du pouvoir abrasif
- Prolongation de la durée de vie des médias
- Meilleure qualité de surface finale
Fourchette de prix :
- Compounds standard : 3-6 €/L
Caractéristiques techniques pour process ouvert :
| Référence | pH | Concentration d'utilisation |
|---|---|---|
| SC 3 | 8,5 |
2-5% |
| SC 5 | 9,0 | 2-5% |
| SC 13 | 8,8 | 2-5% |
| SC 21 | 9,2 | 2-5% |
| SC 23 | 8,7 | 2-5% |
| SC 25 | 8,3 | 2-5% |

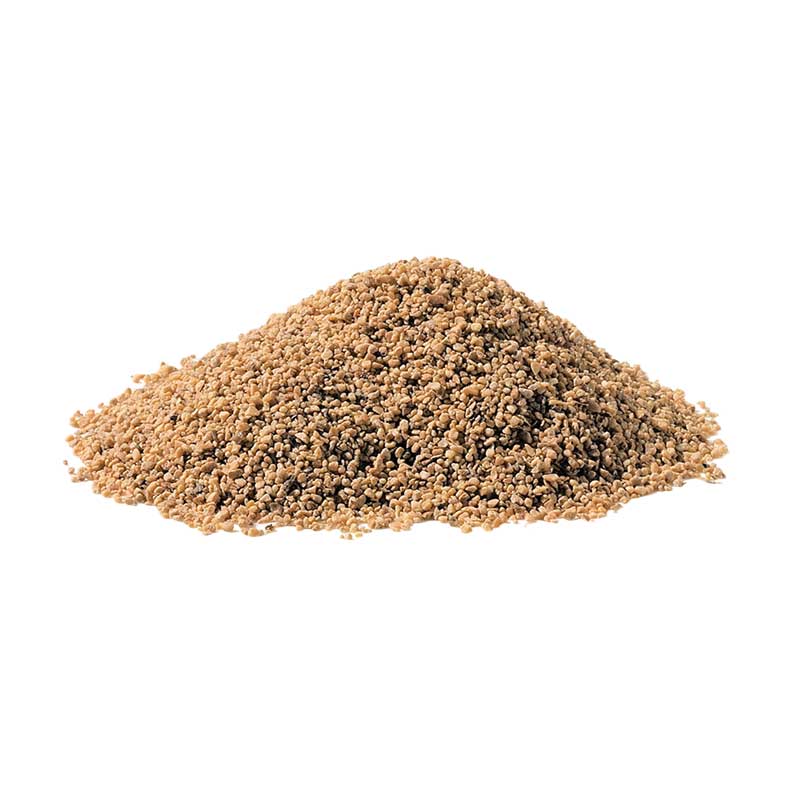

Coquille de noix imprégnée
Support naturel imprégné de différents composés abrasifs tels que des oxydes d'aluminium ou de diamant, offrant une solution écologique et efficace pour le polissage à sec.
Applications courantes :
- H1 : Polissage fin et brillantage
- H2 : Ébavurage léger et prépolissage
- H3-H4 : Outils coupants et carbure
Avantages :
- Solution écologique
- Excellent rapport qualité/prix
- Pas de risque d'oxydation
- Facilité de séparation
Fourchette de prix :
- Série standard : 5-10 €/kg
- Série diamantée : 20-35 €/kg
Caractéristiques techniques :
| Série | Granularité (mm) | Imprégnation |
|---|---|---|
| H1/30-500 | 0,2 - 6,0 | Oxyde d'aluminium |
| H2/30-300 | 0,8 - 6,0 | Oxyde d'aluminium |
| H3-H4/400-500 | 0,2 - 0,8 | Oxyde de diamant |

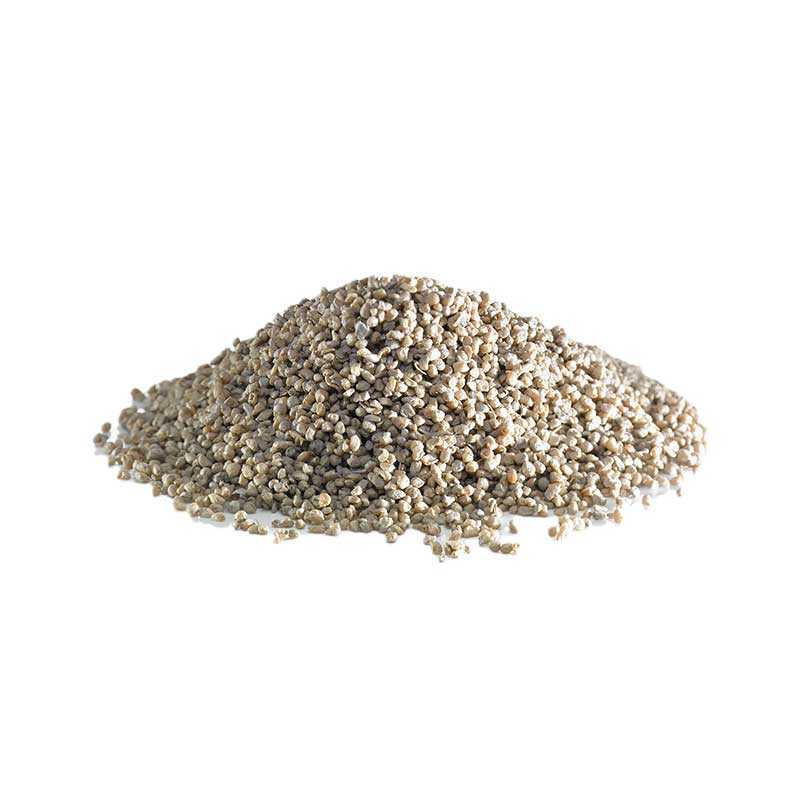

Rafle de maïs
Les rafles de maïs servent de support ou de véhicule pour l’abrasif imprégné à base d’oxyde de diamant. Elles sont naturelles, biodégradables et sont préconisées pour les finitions poli-miroir demandant une haute brillance.
Applications courantes :
- M4/M5 : oxyde de diamant pour poli miroir
Avantages :
- Réduit la rugosité de surface
- Améliore la brillance
- Élimine les défauts mineurs
- Écologique
Fourchette de prix :
- M4/M5 : 25-40€ /kg

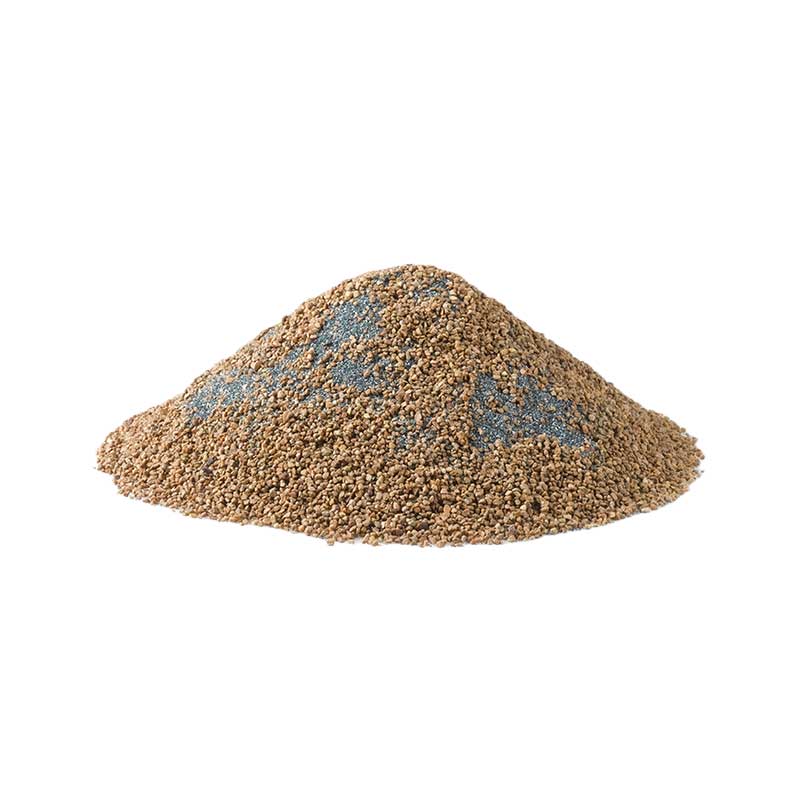

Carbure de silicium
L'utilisation de carbure de silicium dans une machine de smuritropie est une méthode efficace pour traiter les arêtes de coupe(honing), les droplets et polir les outils coupants HSS ou en carbure. Le média se compose d’un porteur à base de coquille de noix sur lesquels des abrasifs tels que des carbure de silicium et de tungstène sont imprégnés.
Applications courantes :
- HSC1 : carbure de silicium
Fourchette de prix :
- HSC : 5-10€ /kg
Caractéristiques techniques :
| Référence | Abrasivité |
|---|---|
| HSC1/200-1 | Grande |
| HSC1/200-3 | Grande |
| HSC1/200-4 | Moyenne |
| HSC1/200-5 | Moyenne |
| HSC1/300 | Moyenne |
| HSC1/500 | Fine |

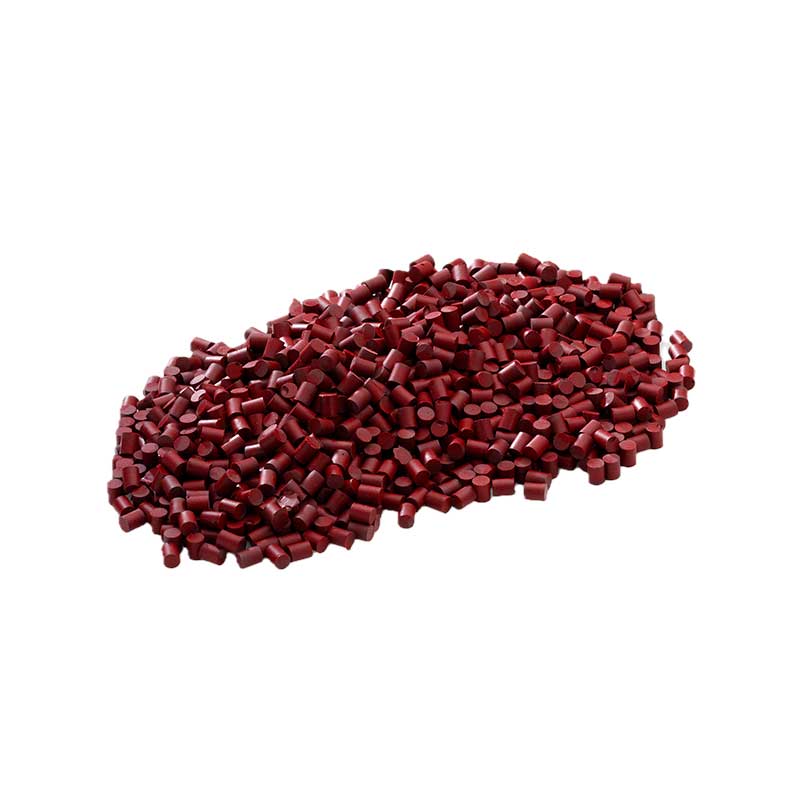

Média de rectification à sec (Série TZ)
Les médias de rectification à sec de la série TZ sont des abrasifs haute performance spécialement conçus pour les opérations de finition sans liquide. Leur composition unique permet un excellent taux d'enlèvement de matière tout en maintenant une finition contrôlée.
Applications courantes :
- TZM : Rectification de précision sur aciers traités
- TZMS : Ébavurage intensif de pièces métalliques
- TZS : Applications sur matériaux très durs
Avantages :
- Excellente stabilité dimensionnelle
- Pas de risque d'oxydation
- Maintenance réduite
- Process propre et sec
- Idéal pour les matériaux sensibles à l'eau
Fourchette de prix :
- TZM : 25-35€/kg
- TZMS : 25-35€/kg
- TZS : 25-35€/kg
Caractéristiques techniques :
| Référence | Abrasivité | Dimensions (mm) |
|---|---|---|
| TZM | Medium | 2/3, 4/5 |
| TZMS | Intense | 2/3, 4/5 |
| TZS | Très intense | 4/5 |

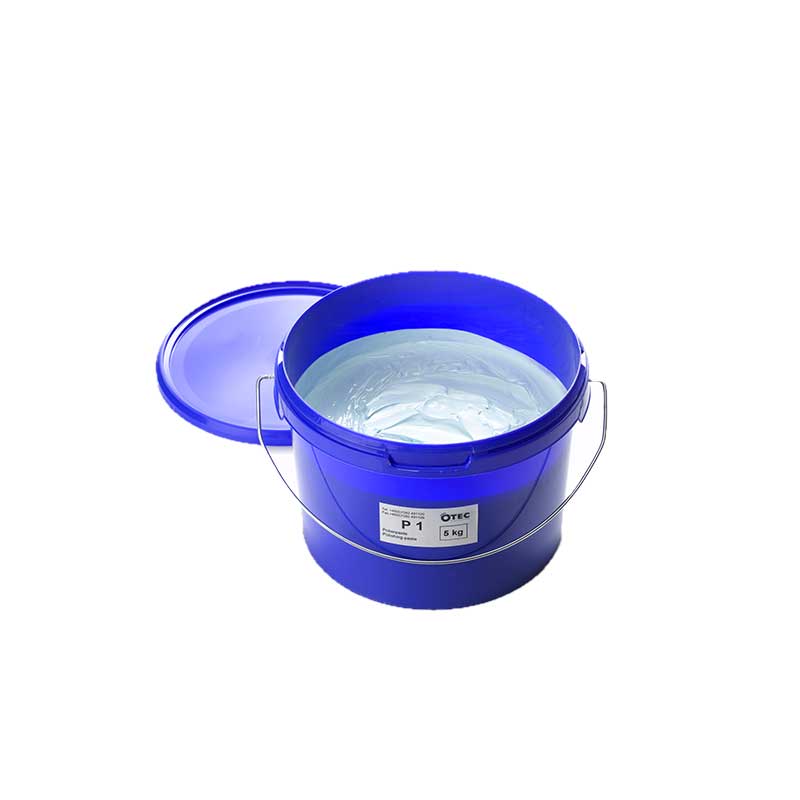

Pâtes de polissage
Applications courantes :
- P1/P2 : Métaux précieux et laiton
- P6 : Métaux précieux (version inodore)
- P10 : Spécial argent
- P16 : Alliages d'acier
- P28 : Titane et aciers spéciaux
Avantages :
- Excellente adhérence aux médias
- Résultats homogènes
- Longue durée d'efficacité
- Adaptées aux matériaux spécifiques
Fourchette de prix :
- Standard : 5-15 €/kg
Caractéristiques techniques :
| Référence | Viscosité (cP) | Point éclair (°C) | Granulométrie (mm) |
|---|---|---|---|
| P1/P2 | 15000 | >150 | 1-3 |
| P6 | 18000 | >160 | 0,5-2 |
| P10 | 16000 | >155 | 1-4 |
| P16 | 20000 | >165 | 2-5 |
| P28 | 22000 | >170 | 3-6 |

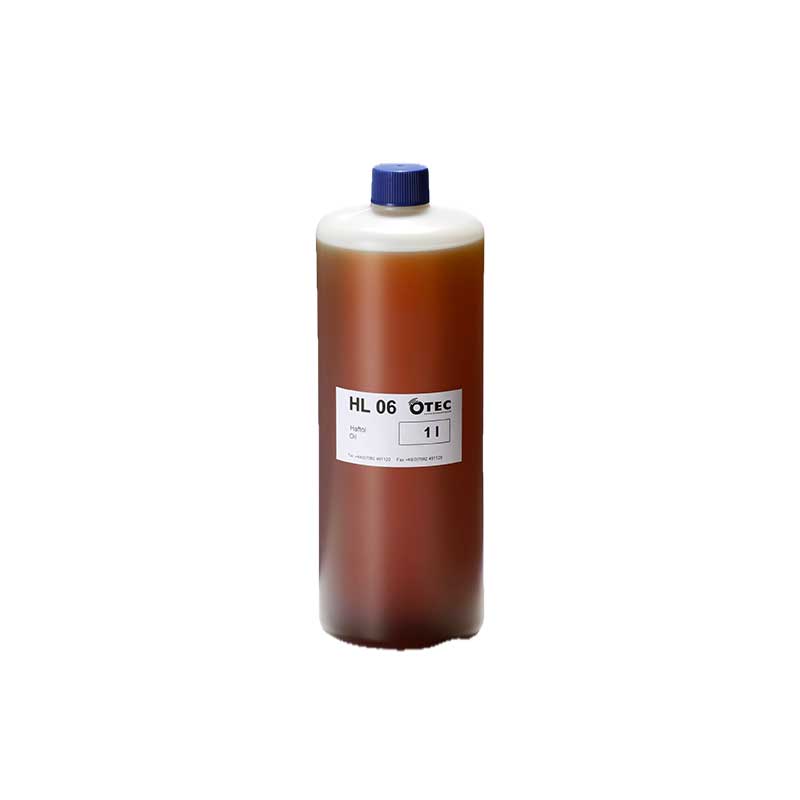

Huiles adhérentes
Applications courantes :
- HL10 : Applications écologiques ou médicales
- HL11 : Applications industrielles standard
Avantages :
- Entretien et réduction de l'usure des médias
- Protection anticorrosion
- Amélioration du glissement
- Optimisation du process
Fourchette de prix :
- HL10 : 10-15€/L
- HL11 : 10-15€/L
Caractéristiques techniques :
| Référence | Base | Viscosité (cP) | Point éclair (°C) |
|---|---|---|---|
| HL10 | Végétale | 32 | >200 |
| HL11 | Minérale | 46 | >180 |
Porteurs métalliques de précision
En complément des abrasifs traditionnels, certains procédés de finition nécessitent des médias métalliques aux caractéristiques spécifiques. La géométrie, les dimensions et la nature du matériau de ces porteurs jouent un rôle déterminant dans la qualité du traitement. Disponibles notamment en cuivre ou en acier inoxydable magnétisable, ces porteurs répondent à des applications de finition de précision et de microébavurage. Leur sélection dépend de la matière de la pièce, des zones à atteindre, de l'enlèvement de matière acceptable et de la technologie de traitement utilisée.
Les porteurs en cuivre : finition des surfaces exigeantes
Les copeaux de cuivre sont destinés aux opérations de finition nécessitant une maîtrise précise de l'enlèvement de matière et de l'arrondi des arêtes.
Leurs propriétés mécaniques et leur comportement dans le procédé retenu permettent d'envisager des applications sur des composants présentant des exigences élevées en matière d'état de surface.
Disponibles en petites dimensions, ils sont particulièrement adaptés aux pièces de précision et aux géométries délicates. Ils peuvent notamment être utilisés dans les secteurs de l'horlogerie, de la joaillerie et de la micromécanique. Le choix du porteur doit tenir compte du matériau de la pièce, du compound utilisé et des paramètres de traitement afin de garantir la compatibilité de l'ensemble du procédé.
Les porteurs en inox magnétisable : le microébavurage de précision
Les porteurs en acier inoxydable magnétisable, notamment disponibles sous forme de cylindres de très petites dimensions, sont conçus pour les opérations de microébavurage par tribofinition magnétique.
Mis en mouvement par un champ magnétique, ils permettent de traiter des zones difficiles d'accès, notamment certaines géométries internes lorsque la configuration de la pièce le permet. Ils contribuent à éliminer les bavures fines avec un enlèvement de matière limité, tout en bénéficiant d'une bonne durée de vie.
Le dimensionnement des porteurs est essentiel pour obtenir un résultat maîtrisé. Un média trop volumineux peut ne pas accéder aux zones à traiter, tandis qu'un média trop petit risque de rester bloqué dans certaines cavités. La définition du procédé doit donc intégrer les conditions de séparation des porteurs et de rinçage final.
Caractéristiques techniques :
Type de porteur |
Diamètre |
Longueur |
Application |
|---|---|---|---|
Cuivre | Ø 0,1 à 2,0 mm |
0,5 à 6 mm |
Finition de précision, maîtrise de l'enlèvement de matière et arrondi des arêtes |
Inox magnétisable | Ø 0,1 à 0,5 mm |
0,5 à 6 mm |
Tribofinition magnétique et microébavurage |
Nature du matériau à traiter
Le type de matériau à traiter est le premier critère à considérer. Les métaux durs comme l'acier inoxydable ou le titane nécessitent des abrasifs céramiques qui offrent une excellente résistance et une abrasivité adaptée. En revanche, pour les matériaux plus sensibles comme l'aluminium ou les alliages légers, les abrasifs plastiques représentent une solution plus appropriée, évitant ainsi tout risque de détérioration de la surface.
Objectif de finition recherché
L'état de surface final souhaité oriente également le choix de l'abrasif. Pour un ébavurage important, les abrasifs à forte abrasivité en céramique ou plastique de la la série KT (violet) ou PT (violet) seront privilégiés. En revanche, pour obtenir une finition miroir ou un polissage délicat, notamment en bijouterie, les séries plastique KM/PM (vert) et KX/PX (blanc) offrent la finesse nécessaire pour lisser parfaitement la surface avant l’avivage en porcelaine ou en médias sec végetaux.
Considérations techniques du process
La taille des pièces à traiter influence directement le choix de la granulométrie des abrasifs. Un ratio optimal entre la taille des pièces et celle des abrasifs doit être respecté pour éviter tout risque de coincement ou d'usure prématurée. De plus, le type de machine utilisée (à vibration, à force centrifuge, plongeante ou à flux continu) peut également orienter la sélection vers certains types d'abrasifs plus adaptés.
Nos machines de tribofinition compatibles avec les abrasifs
Notre gamme de machines de tribofinition OTEC, FORPLAN et EUROTEC a été conçue pour exploiter pleinement les propriétés de chaque type d'abrasif et répondre à des exigences de finition variées.
Les machines à force centrifuge (CF) excellent dans l'utilisation d'abrasifs céramiques pour les traitements intensifs, notamment l'ébavurage et le lissage rapide. Les machines à action plongeante (DF) sont quant à elles particulièrement adaptées aux abrasifs fins et aux opérations de finition de haute précision, notamment sur les pièces complexes ou sensibles.
La polyvalence des vibrateurs permet la mise en œuvre d'abrasifs céramiques, plastiques et en porcelaine en process humide, ainsi que de médias végétaux comme la coquille de noix et la rafle de maïs en process sec. Les machines à flux continu (SF) permettent, pour leur part, un traitement automatisé et régulier, particulièrement adapté aux productions importantes.
Pour les applications nécessitant des niveaux de précision encore plus élevés, des technologies spécifiques viennent compléter cette gamme. Les systèmes à rotation planétaire ERGOSPIN+ permettent de réaliser des opérations de polissage ultra-fin et d'ébavurage de précision, notamment sur des composants présentant des tolérances serrées et des exigences élevées en matière d'état de surface. La technologie de tribofinition magnétique ERGOMAG repose quant à elle sur la mise en mouvement de petits porteurs métalliques par champ magnétique. Elle permet d'effectuer le microébavurage de surfaces internes et externes, y compris sur des géométries complexes et des pièces délicates, avec un enlèvement de matière maîtrisé.
La polyvalence des vibrateurs permet la mise en œuvre d'abrasifs céramiques, plastiques et en porcelaine en process humide, ainsi que de médias végétaux comme la coquille de noix et la rafle de maïs en process sec. Les machines à flux continu (SF) permettent, pour leur part, un traitement automatisé et régulier, particulièrement adapté aux productions importantes.
Pour les applications nécessitant des niveaux de précision encore plus élevés, des technologies spécifiques viennent compléter cette gamme. Les systèmes à rotation planétaire ERGOSPIN+ permettent de réaliser des opérations de polissage ultra-fin et d'ébavurage de précision, notamment sur des composants présentant des tolérances serrées et des exigences élevées en matière d'état de surface. La technologie de tribofinition magnétique ERGOMAG repose quant à elle sur la mise en mouvement de petits porteurs métalliques par champ magnétique. Elle permet d'effectuer le microébavurage de surfaces internes et externes, y compris sur des géométries complexes et des pièces délicates, avec un enlèvement de matière maîtrisé.
Étude de cas : Succès en tribofinition
Un fabricant d'implants médicaux a récemment optimisé sa production grâce à notre expertise. En utilisant nos abrasifs céramique de la série DZS, puis plastique de la série PM/KM et enfin notre rafle de maïs M4 combinés à une machine DF, il a obtenu des états de surface exceptionnels (Ra 0,01) sur ses implants en titane. Cette solution a non seulement amélioré la constance de la qualité des pièces mais a également réduit le temps de traitement de 40%.
FAQ
Qu'est-ce qu'un abrasif de tribofinition ?
Un abrasif de tribofinition est un média spécialement conçu pour le traitement de surface par enlèvement de matière. Sa composition, sa forme et sa granulométrie sont optimisées pour obtenir des résultats précis en termes d'ébavurage, de polissage ou de finition de surface. Ces abrasifs peuvent être en céramique, en plastique ou en matières végétales, chacun offrant des caractéristiques spécifiques adaptées à différentes applications.
Où acheter des abrasifs pour tribofinition ?
En tant que distributeur officiel OTEC et EUROTEC, nous proposons une gamme complète d'abrasifs de haute qualité. Notre équipe technique vous accompagne dans le choix des produits les plus adaptés à vos besoins spécifiques, avec un service de conseil personnalisé et un support technique continu.
Est-il possible de trouver une référence alternative à mes médias ?
Vous ne trouvez pas les références de vos abrasifs actuels dans notre gamme de médias ? Les typologies et qualités d’abrasivités des médias de tribofinition sont globalement standardisées de ce fait nous sommes en mesure de vous proposer une alternative à chacune de vos références.
Peut-on réutiliser les abrasifs de tribofinition ?
La réutilisation des abrasifs est possible et même recommandée pour optimiser les coûts de production. Cependant, leur durée de vie varie selon leur nature et leur utilisation. Un suivi régulier de leur état et un tamisage permettent de maximiser leur durée d'utilisation tout en maintenant des résultats constants.
Pourquoi choisir HAUSWIRTH comme fournisseur pour vos abrasifs de tribofinition ?
Notre position de distributeur officiel OTEC et EUROTEC nous permet d'offrir une expertise inégalée dans le domaine de la tribofinition. Nous ne nous contentons pas de fournir des abrasifs, nous proposons des solutions complètes incluant :
- Une expertise technique approfondie basée sur des années d'expérience
- Un centre d’essais pour la définition de process
- Un accompagnement personnalisé dans le choix des solutions
- Une gamme complète d'abrasifs de qualité supérieure
- Un support technique permanent
- Des solutions sur mesure adaptées à chaque application
Notre engagement envers l'excellence et la satisfaction client fait de nous le partenaire idéal pour tous vos besoins en tribofinition.
