La tribofinition : définition, applications, avantages et machines

La quête d'une finition de surface parfaite est primordiale pour de nombreux industriels. La tribofinition, technique de pointe dans le traitement de surface, répond à ce besoin avec efficacité et précision. Zoom sur cette technique et les appareils qui permettent de s'en emparer.

Qu'est-ce que la tribofinition ?

La tribofinition est un procédé de traitement de surface mécano-chimique utilisé dans l'industrie pour finir, polir, arrondir ou ébavurer des pièces métalliques ou plastiques. Cette technique repose sur l'immersion des pièces dans un mélange d'abrasifs mis en mouvement, avec ou sans eau.

L'objectif principal de la tribofinition est d'obtenir une surface parfaite en reproduisant industriellement le phénomène naturel d'érosion des roches en milieu aqueux. Ce procédé permet de traiter une grande variété de matériaux, notamment les métaux, les plastiques et les céramiques, pour obtenir des surfaces lisses et réduire considérablement les rugosités.

Développée au milieu du 20e siècle, la tribofinition a connu une évolution constante, passant des simples tonneaux rotatifs aux machines sophistiquées d'aujourd'hui, capables de traiter des pièces de formes complexes avec une précision remarquable.

La tribofinition : un procédé en 4 étapes

Pour mieux comprendre le processus, voici les quatre étapes qui attendent les matériaux traités par tribofinition.

Préparation des pièces et du média abrasif

La première étape consiste à sélectionner le média abrasif approprié en fonction du matériau à traiter et du résultat souhaité. Les pièces sont ensuite nettoyées pour éliminer toute contamination qui pourrait affecter le processus.

Chargement de la machine

Les pièces et le média abrasif sont chargés dans la cuve de la machine de tribofinition. Le ratio entre les pièces et le média est crucial pour obtenir un traitement optimal.

Traitement

La machine est mise en marche, créant un mouvement relatif entre les pièces et le média abrasif. Ce mouvement peut être vibratoire, rotatif ou centrifuge selon le type de machine utilisée. Le processus peut durer de quelques minutes à plusieurs heures, en fonction de la finition désirée.

Séparation et finition

Une fois le traitement terminé, les pièces sont séparées du média abrasif, généralement à l'aide d'un système de tamisage intégré à la machine. Les pièces sont ensuite rincées et séchées pour éliminer tout résidu d'abrasif ou éviter des oxydations de surface.

Ce procédé permet d'obtenir des résultats remarquables en termes de qualité de surface, avec des valeurs de rugosité pouvant atteindre Ra 0,01 et Rz 0,1 μm. La tribofinition offre également l'avantage de traiter uniformément toutes les surfaces des pièces, y compris les zones difficilement accessibles.

5 avantages à utiliser la tribofinition pour le traitement de surface

  • Polyvalence : La tribofinition s'adapte à une grande variété de matériaux et de formes de pièces, offrant une flexibilité inégalée dans le traitement de surface.
  • Efficacité pour les grandes séries : Ce procédé permet de traiter simultanément un grand nombre de pièces, réduisant considérablement les temps de production.
  • Qualité de surface exceptionnelle : La tribofinition permet d'obtenir des états de surface de haute qualité, avec des rugosités très faibles et une uniformité remarquable.
  • Réduction des coûts : Comparée à d'autres méthodes de finition, la tribofinition nécessite moins de main-d'œuvre et utilise des consommables réutilisables, ce qui réduit les coûts de production.
  • Amélioration des propriétés mécaniques : Au-delà de l'aspect esthétique, la tribofinition peut améliorer la résistance à la fatigue et à l'usure des pièces traitées.
Par exemple, dans l'industrie des pièces métalliques de luxe, l'utilisation de la tribofinition pour le l’effacement des traces de matriçage et le polissage ont permis de réduire les coûts de production de 30% et le temps de polissage manuel de 95% sur les rivets ou les boucles de ceinture.

Tribofinition vs autres procédés : quand opter pour la tribofinition ?

Critère Tribofinition Polissage manuel Polissage par robot
Traitement de grandes quantités
✅ Excellent
❌ Limité ✅ Bon
Uniformité de la finition et traitement simultané de toutes les surfaces✅ Oui
❌ Non ❌ Limité
Précision sur pièces complexes
✅ Très bonne ✅ Bonne ❌ Limitée
Coût de main-d'œuvre✅ Faible ❌ Élevé ✅ Modéré
Reproductibilité et mise en oeuvre du process
✅ Oui ❌ Impossible ❌ Difficile
Contrôle de l'enlèvement de matière
✅ Précis ✅ Très précis ❌ Peu précis
La tribofinition est particulièrement avantageuse pour :
  • Les pièces de petite à moyenne taille avec des géométries complexes
  • Les productions en grande série nécessitant un traitement uniforme
  • Les industries exigeant une haute qualité de surface (aéronautique, médical, horlogerie, luxe, …)
Elle peut être moins adaptée pour :
  • Les pièces très grandes ou très lourdes
  • Les cas nécessitant un enlèvement de matière important et rapide

Applications et secteurs d'activités privilégiés

La tribofinition trouve des applications dans de nombreux secteurs industriels, notamment :

Automobile

  • Traitement des engrenages, arbres à cames, pistons
  • Amélioration de la durée de vie des pièces et réduction du bruit

Aérospatial

  • Finition des aubes de turbine, raccords hydrauliques et des fixations.
  • Augmentation de la résistance à la fatigue des composants critiques

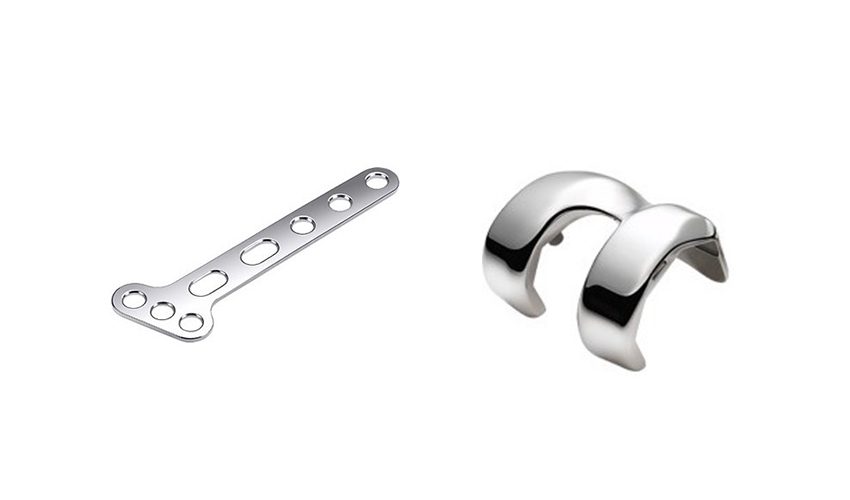

Médical

  • Polissage d'implants orthopédiques et dentaires
  • Polissage d’ancillaires et d’outils chirurgicaux
  • Amélioration de la biocompatibilité et de la résistance à la corrosion

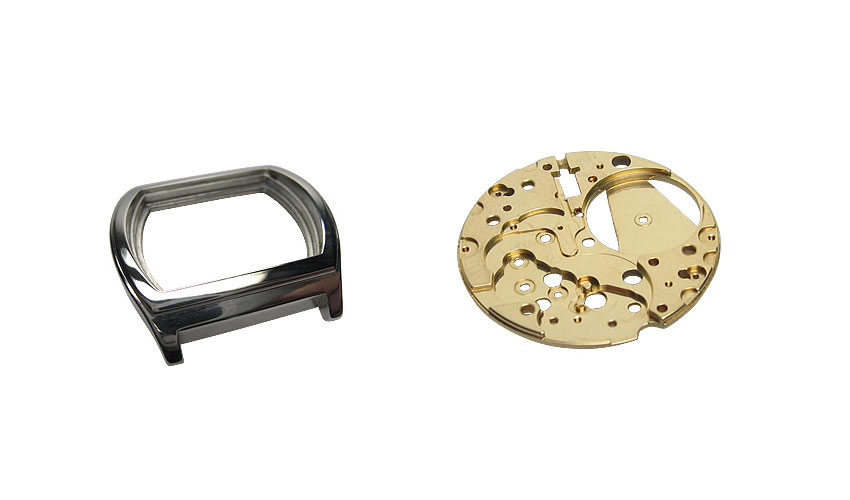

Horlogerie et Bijouterie

  • Finition des composants de mouvements, ou des composants d’habillage (boîtes, bracelets, maillons et fermoirs)
  • Obtention d'un poli miroir sur des pièces complexes serties

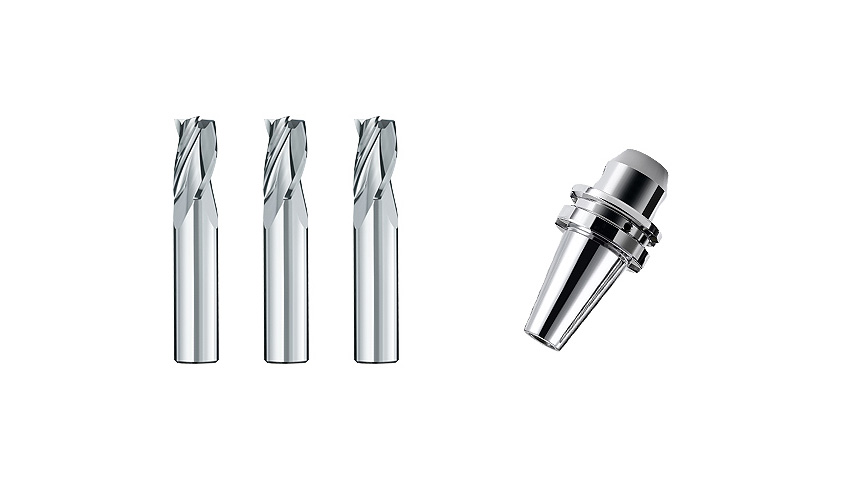

Outillage

  • Traitement des arêtes des outils coupants et polissage des poinçons et outils de frappe
  • Augmentation de la durée de vie des outils et amélioration de leur performance

Décolletage et étampage

  • Finition des petites pièces fines décolletées et étampées
  • Ébavurage ou polissage jusqu'à 4x plus rapide qu'en vibrateur
Dans chacun de ces secteurs, la tribofinition permet d'obtenir des résultats de haute qualité tout en optimisant les coûts de production.

Les différents types de machines de tribofinition

La tribofinition utilise différents types de machines, chacune adaptée à des besoins spécifiques en termes de taille de pièces, de volume de production et de précision requise.

Machines à force centrifuge (CF)

Ces machines utilisent la force centrifuge, comme le ferait une centrifugeuse, pour accélérer le processus de finition. Elles sont idéales pour le traitement rapide de petites pièces et offrent un excellent contrôle du processus.

Machines à action plongeante (DF) et Stream Finish (SF)

Les machines DF (Drag FInish) ou de SF sont conçues pour le traitement de pièces plus grandes ou plus sensibles. Elles offrent un mouvement de rotation et de plongée, permettant un traitement doux mais efficace et sans contact entre les pièces. Cette technologie est une version innovante de tribofinition appelée smuritropie.

Vibrateurs linéaires

Ces machines produisent un mouvement linéaire vibratoire, idéal pour le traitement de pièces longues ou de grande taille. Elles sont souvent utilisées dans l'industrie automobile, de l’aérospatiale ou de la métallerie.

Vibrateurs circulaires

Ces machines produisent un mouvement vibratoire tridimensionnel spiralé, idéal pour le traitement des petites et moyennes pièces. Elles sont souvent utilisées dans l'industrie horlogère ou du luxe, mais aussi pour le traitement de grande série auprès d'entreprises de décolletage, de matriçage ou d'étampage.

Tribofinition planétaire :
polissage des petites pièces complexes

Les installations à rotation planétaire s’adressent aux applications pour lesquelles la surface finale et la maîtrise des arêtes demandent des réglages plus fins qu'un traitement en vrac conventionnel. Le procédé convient à l’ébavurage fin, au lissage, à l’arrondi et au polissage. Il peut fonctionner en milieu humide ou sec sur des matériaux aussi différents que l’inox, l’or, le laiton, certaines céramiques et des plastiques. En horlogerie, il peut être étudié pour la finition de microcomposants de mouvements. En joaillerie, il permet de travailler les marques laissées par la fonderie à cire perdue, notamment les stries d’un modèle issu de l’impression 3D, avant recherche d’un état poli miroir.

Tribofinition magnétique :
bavures fines et cavités

La tribofinition magnétique met en mouvement de petites aiguilles ou cylindres inox magnétisables par un champ magnétique. Le procédé est utilisé pour éliminer de faibles bavures sur les matériaux non magnétisables tout en limitant l’enlèvement de matière et l’arrondi des arêtes. Il présente un intérêt lorsque des perçages, rainures et cavités restent difficiles à atteindre avec des médias classiques. Dans certains cas, la méthode peut se substituer à un sablage fin ou à un brossage, notamment pour produire un aspect mat ou satiné délicat.

Tableau comparatif des technologies de tribofinition :
Critère Nos machines de tribofinition Machines concurrentes
Efficacité énergétique
✅ Excellente ✅ Bonne
Précision du traitement✅ Très élevée ✅ Élevée
Flexibilité d'utilisation
✅ Grande variété de pièces ✅ Limitée à certains types de pièces
Durabilité✅ Construction robuste ✅ Variable selon les modèles
Connectivité & industrie 4.0
✅ Excellente ❌ Inexistante
Support technique✅ Service après-vente premium
❌ Support limité

Les abrasifs, médias et consommables de tribofinition

Le choix des médias et consommables est crucial pour obtenir les résultats souhaités en tribofinition. Les principaux types incluent :

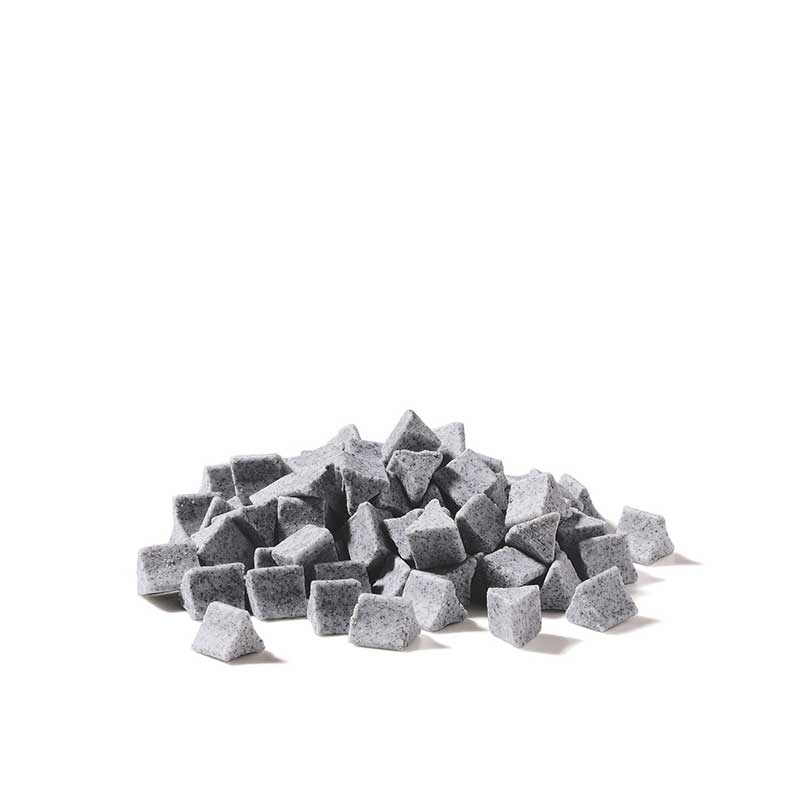

Médias céramiques

Durables et polyvalents, idéaux pour l'ébavurage et le pré-polissage de métaux ou le polissage brillant avec la porcelaine.

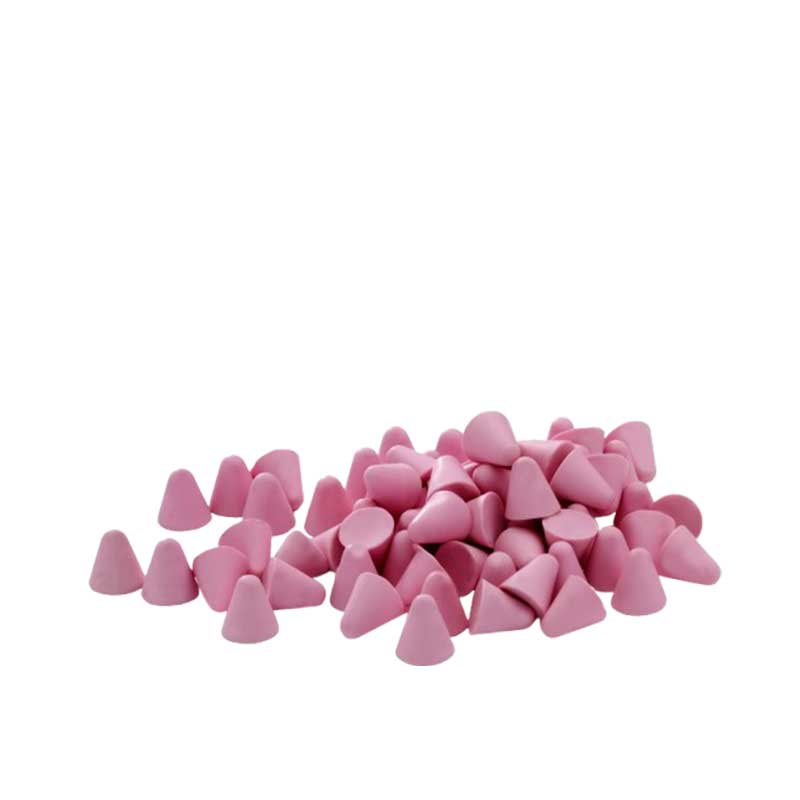

Médias plastiques

Plus doux, lisant les surfaces, adaptés aux matériaux sensibles et aux finitions fines.

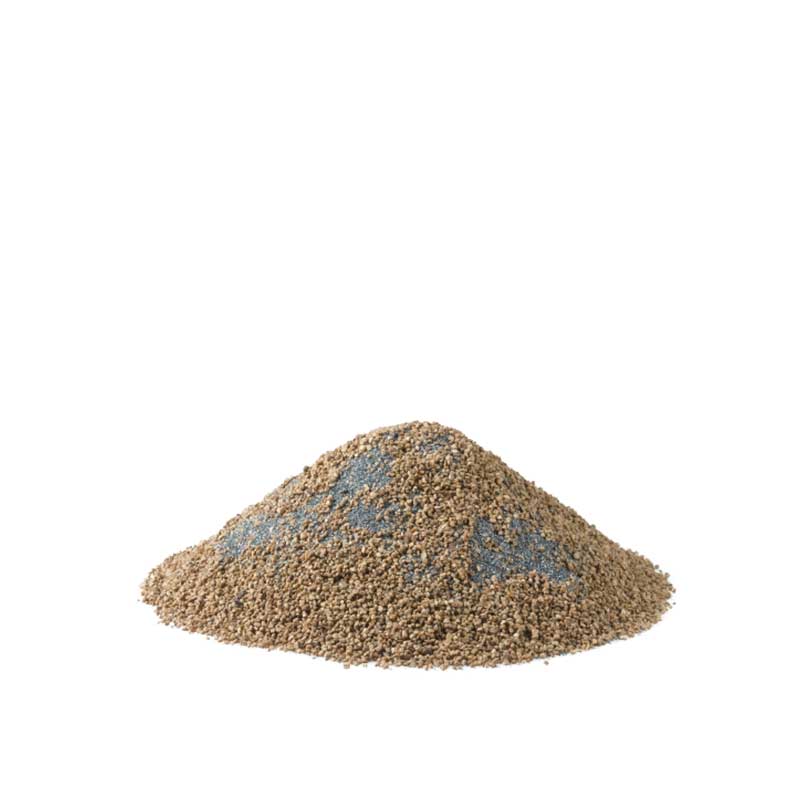

Médias végétaux

Pour le polissage haute brillance sur des petites pièces légères

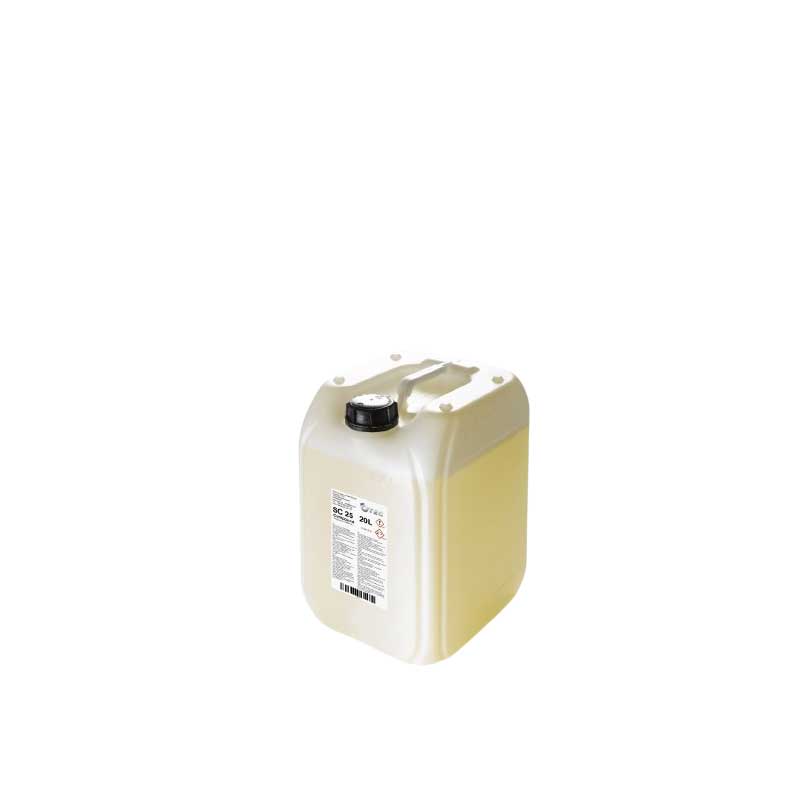

Compounds

Solutions liquides sur base de tensioactif qui améliorent l'efficacité du processus humide et protègent contre la corrosion.
Le choix du média dépend de plusieurs facteurs :
  • Nature du matériau à traiter
  • Géométrie des pièces
  • Finition souhaitée
  • Durée du cycle de traitement
La gestion des consommables est essentielle pour optimiser le processus :
  • Surveillance régulière de l'usure des médias
  • Remplacement périodique pour maintenir l'efficacité
  • Recyclage des médias usagés pour réduire l'impact environnemental
Un choix judicieux de médias et une gestion efficace des consommables permettent d'optimiser la qualité du traitement tout en maîtrisant les coûts. Vous pouvez compter sur nos conseils pour vous guider.

Comment choisir une machine de tribofinition

Choisir la bonne machine de tribofinition est crucial pour optimiser vos processus de production et obtenir des résultats de qualité supérieure. Chez HAUSWIRTH, nous proposons une gamme complète de solutions adaptées à vos besoins spécifiques.

Nos experts sont à votre disposition pour :
  • Analyser vos besoins en termes de volume de production et de types de pièces à traiter
  • Vous conseiller sur le choix de la machine la plus adaptée à votre activité
  • Vous guider dans la sélection des médias et consommables optimaux
  • Vous former à l'utilisation et à l'entretien de votre équipement
Avec plus de 25 ans d'expérience dans le domaine du traitement de surface, nous sommes en mesure de vous offrir des solutions sur mesure qui amélioreront votre productivité tout en garantissant une qualité de finition exceptionnelle.

Rinçage, séparation et séchage des pièces sensibles

La qualité finale ne dépend pas uniquement de la machine de tribofinition. Après le cycle, les pièces doivent être séparées de leurs porteurs, rincées et séchées sans conserver de résidus de produit ou d’humidité. La table ergoclean FORPLAN est conçue pour organiser cette phase avec une surface de travail généreuse et des extensions possibles de séparation, dosage ou démagnétisation. Pour terminer le procédé, les centrifugeuses-sécheuses conviennent aux pièces en vrac et aux médias humides, tandis que les sécheurs air chaud/sous vide sont adaptés aux composants comportant des trous profonds ou des parties creuses. Les équipements s’intègrent également en complément de procédés OTEC ou EUROTEC.
