Qu'est ce que l'ébavurage thermique ?
L'ébavurage thermique est un procédé industriel qui utilise une combustion contrôlée pour éliminer les bavures des pièces usinées. Ce procédé repose sur un principe physique simple : une explosion de gaz dans une chambre de combustion ou chambre d'ébavurage fermée génère une chaleur intense qui brûle instantanément les bavures, sans altérer les dimensions ou la géométrie des pièces.
- Une élimination rapide et uniforme des bavures, même dans les zones difficiles d'accès.
- Aucun impact sur les dimensions ou l'état de surface général des pièces.
- Une réduction significative des temps de traitement par rapport aux méthodes manuelles.
L'ébavurage thermique : un procédé en 5 étapes
Préparation des pièces
Les pièces sont nettoyées pour éliminer toute contamination qui pourrait interférer avec le processus.
Chargement dans la chambre
Les pièces sont placées dans une chambre horizontale brevetée, garantissant une meilleure capacité et une réduction des coûts de maintenance.
Injection de gaz
Un mélange de gaz combustible et d'oxygène est injecté dans la chambre.
Combustion contrôlée
Les pièces sont soigneusement rincées pour éliminer tout résidu d’électrolyte, puis séchées.
Rinçage et séchage
Les pièces sont soigneusement rincées pour éliminer tout résidu d’électrolyte, puis séchées.
Applications industrielles de l'ébavurage thermique par secteur
Voici les secteurs dans lesquels l’ébavurage thermique est le plus souvent utilisé pour son efficacité :
Automobile
- Élimination des bavures sur les blocs hydrauliques, engrenages et composants de transmission.
- Résolution des problématiques de précision et de fiabilité des pièces mécaniques.
Aéronautique
- Traitement des pièces usinées complexes comme les composants hydrauliques et les pièces de moteur.
- Réduction des temps de production tout en garantissant une qualité irréprochable.

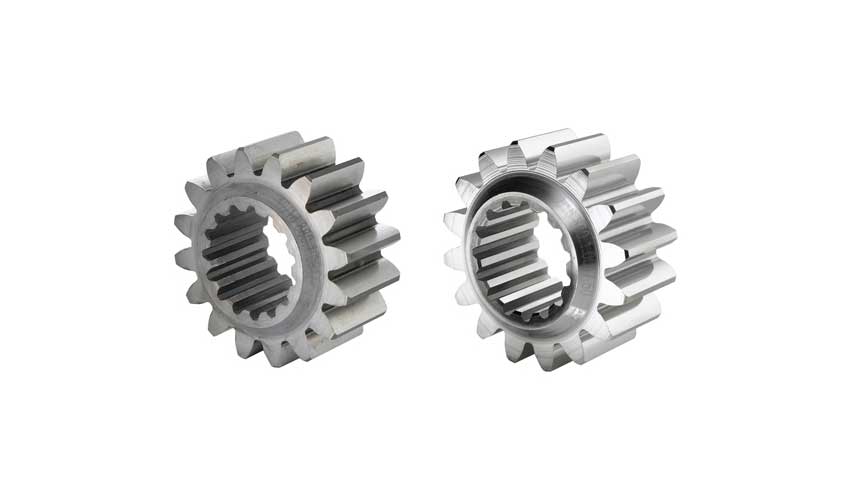

Électromobilité
- Finition des composants électroniques métalliques et des pièces usinées pour les véhicules électriques.
Décolletage
- Optimisation du traitement des pièces décolletées en grande série, avec un gain de temps considérable.
Les matériaux compatibles avec l'ébavurage thermique
L'ébavurage thermique est particulièrement adapté aux matériaux suivants :
- Aluminium, laiton, zamak, cuivre : Bavures d'une épaisseur inférieure à 0,1 mm.
- Acier, inox, fonte : Bavures jusqu'à 0,3 mm d'épaisseur.
- Plastiques et matériaux sensibles à la chaleur.
Tableau des matériaux compatibles avec l'ébavurage thermique :
| Matériau | Épaisseur maximale des bavures |
Comptabilité | Remarques |
|---|---|---|---|
| Aluminium | < 0,1 mm | ✅ Compatible | Idéal pour des pièces légères et précises. |
| Laiton | < 0,1 mm | ✅ Compatible | Utilisé dans les secteurs de la bijouterie et de la maroquinerie. |
| Zamak | < 0,1 mm | ✅ Compatible | Parfait pour des pièces moulées complexes. |
| Cuivre | < 0,3 mm | ✅ Compatible | Recommandé pour des pièces électroniques ou décoratives. |
| Acier | < 0,3 mm | ✅ Compatible | Convient aux pièces mécaniques nécessitant une grande robustesse. |
| Inox | < 0,3 mm | ✅ Compatible | Idéal pour les applications médicales et alimentaires. |
| Fonte | < 0,3 mm | ✅ Compatible | Utilisé pour des pièces volumineuses et résistantes. |
| Plastiques | Non applicable | ❌ Non compatible | Sensibles à la chaleur, ils risquent de fondre ou de se déformer. |
| Matériaux sensibles à la chaleur | Non applicable | ❌ Non compatible | Non recommandés en raison des températures élevées générées par le procédé. |
Ébavurage thermique vs autres méthodes : analyse comparative
| Méthode | Efficacité sur géométries complexes |
Impact sur l'état de surface | Coût/ROI |
|---|---|---|---|
| Ébavurage thermique ⏱️ < 1 sec/pièce | ✅ Excellente, y compris intérieur | ✅ Aucun impact | 💰 Coût initial élevé mais amorti en série |
| Tribofinition ⏱️ Plusieurs minutes/pièce | ❌ Faible (bavures internes non traitées) | ⚠️ Altération possible | 💸 Faible coût mais limité en usage |
| Microbillage ⏱️ Temps de cycle moyen | ⚠️ Accès limité aux zones internes | ❌ Risque d’altération | 💸 Moyen coût, utile pour esthétique |
| Ébavurage robotisé ⏱️ Temps de cycle variable | ✅ Très bonne (après programmation) |
✅ Contrôlé | 💸💸 Très coûteux (programmation spécifique) |
Pourquoi l'ébavurage thermique est supérieur aux autres méthodes ?
- Jusqu’à 95 % de réduction du temps de cycle par rapport à la tribofinition ou au microbillage.
- Zéro altération de l’état de surface, même pour les pièces à haute exigence dimensionnelle.
- Traitement simultané de toutes les bavures internes et externes, en une seule opération.
- Particulièrement rentable dès que la production dépasse quelques centaines de pièces par référence.
Nos machines et équipements d'ébavurage thermique
Voici les machines disponibles par notre intermédiaire :
NEW-TEM XP F 450
La NEW-TEM XP F 450 est une machine d'ébavurage thermique polyvalente, conçue pour traiter des pièces de grandes tailles en matériaux oxydables. Elle est idéale pour les alliages légers comme l'aluminium, le zamak ou le cuivre, ainsi que pour les grands blocs hydrauliques.
Applications courantes :
- Grands blocs hydrauliques pour l'aéronautique et l'automobile.
- Pièces en zamak et aluminium pour l'électromobilité.
- Chambre longue et modulaire pour s'adapter à différentes tailles de pièces.
- Capacité à atteindre des pressions élevées (jusqu'à 20 bars).
- Remplacez les anciennes versions XP S et XP L pour une meilleure efficacité.
| Caractéristique | Valeur |
|---|---|
| Longueur de la chambre | Modulaire : 350 à 500 mm |
| Diamètre de la chambre | 260 à 300 mm |
| Pression de travail | 2 à 20 barres |
| Matériaux compatibles | Alliages légers et matériaux oxydables |
| Principales applications | Grands blocs hydrauliques, pièces en zamak et aluminium |
NEW-TEM XP L 245
La NEW-TEM XP L 245 est une machine d'ébavurage thermique compacte, équipée d'une chambre longue, idéale pour traiter des alliages légers tels que l'aluminium, le cuivre et le zamak. Elle est particulièrement adaptée aux pièces de taille moyenne.
Applications courantes :
- Pièces en aluminium pour l'industrie électronique.
- Composants en zamak pour la maroquinerie et la bijouterie.
- Chambre longue optimisée pour les pièces de taille moyenne.
- Pression de travail réglable pour s'adapter à différents matériaux.
- Solution économique pour les industries à forte demande de précision.
| Caractéristique | Valeur |
|---|---|
| Longueur de la chambre | 350 à 500 mm |
| Diamètre de la chambre | 260 mm |
| Pression de travail | 2 à 10 barres |
| Matériaux compatibles | Aluminium, zamak, cuivre |
| Principales applications | Pièces de taille moyenne en alliages légers |
NEW-TEM XP XL 9100
La NEW-TEM XP XL 9100 est une machine d'ébavurage thermique haut de gamme, conçue pour les cycles rapides et performants. Elle est idéale pour les grandes séries et les applications nécessitant un traitement intensif.
Applications courantes :
- Pièces ferreuses pour l'industrie automobile.
- Blocs hydrauliques de grande taille pour l'aéronautique.
- Désoxydation intégrée, écologique et sans acides.
- Conçu pour les cycles rapides, idéal pour les grandes séries.
- Grande capacité pour traiter des volumes importants.
| Caractéristique | Valeur |
|---|---|
| Dimension de la chambre | Grande capacité |
| Temps de cycle | Rapide et performant |
| Procédé intégré | Désoxydation sans acides |
| Matériaux compatibles | Pièces ferreuses et en fonte |
| Principales applications | Grandes séries, blocs hydrauliques |
3 cas d'utilisation concrets : avant/après ébavurage thermique
Cas d'utilisation 1 :Fabricant de blocs hydrauliques
(Aéronautique, Bretagne)
Problème :
Solution :
Résultat :
Le traitement manuel des blocs hydrauliques nécessitait 30 minutes par pièce, ce qui ralentissait considérablement la production et augmentait les coûts de main-d'œuvre.
Solution :
L'entreprise a investi dans une machine d'ébavurage thermique, capable de traiter les pièces en un temps record.
Résultat :
Chaque pièce est désormais ébavurée en 1 minute, soit une réduction de 96 % du temps de traitement, Ce gain de productivité a permis de répondre à des commandes plus importantes tout en impliquant les coûts opérationnels.
Cas d'utilisation 2 :Décolleteur
(Vallée de l'Arve)
Le traitement manuel de 200 pièces décolletées prenait environ 3 heures, mobilisant plusieurs opérateurs et entraînant des délais importants.
Solution :
Une machine TEM a été intégrée dans la ligne de production pour automatiser l'ébavurage.
Résultat :
Les 200 pièces sont désormais traitées en seulement 1 minute, soit un gain de temps spectaculaire. Cette automatisation a également réduit les coûts de main-d'œuvre et amélioré la régularité des finitions.
Solution :
Une machine TEM a été intégrée dans la ligne de production pour automatiser l'ébavurage.
Résultat :
Les 200 pièces sont désormais traitées en seulement 1 minute, soit un gain de temps spectaculaire. Cette automatisation a également réduit les coûts de main-d'œuvre et amélioré la régularité des finitions.

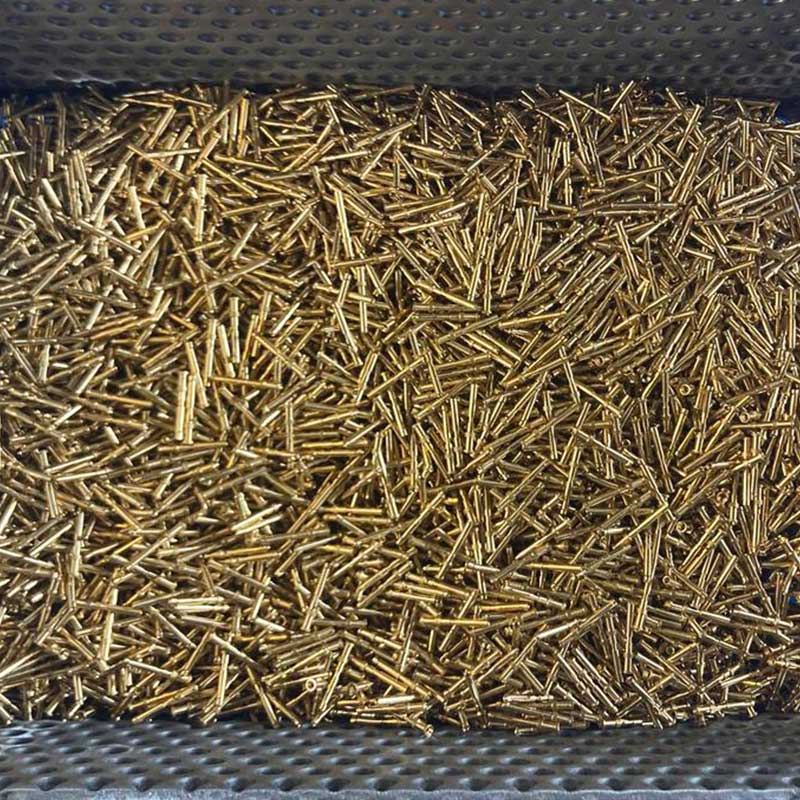

Cas d'utilisation 3 :Fabrication de pièces en laiton
(Suisse)
Problème :
Solution :
Résultat :
La tribofinition utilisée pour traiter les bavures fines sur des pièces en laiton et zamak s'est révélée inefficace, avec des temps de traitement excessifs.
Solution :
Le fabricant a adopté une machine d'ébavurage thermique pour répondre à cette problématique.
Résultat :
100 pièces sont désormais ébavurées en 1 minute, contre 3 heures avec la tribofinition, Ce changement a permis d'améliorer la productivité et de garantir une qualité constante pour des pièces destinées à des applications haut de gamme.
FAQ
Quels sont les avantages de l'ébavurage thermique ?
L'ébavurage thermique offre de nombreux avantages qui en font une solution incontournable pour le traitement des bavures industrielles. Tout d'abord, sa rapidité est un atout majeur : en quelques secondes, il élimine les bavures sur des pièces complexes, notamment considérablement les temps de production.
Ensuite, sa précision permet de cibler uniquement les bavures sans altérer les dimensions ou la géométrie des pièces, ce qui est essentiel pour les industries nécessitant une grande précision, comme l'aéronautique ou l'automobile.
De plus, l'ébavurage thermique garantit un traitement uniforme, même pour les zones difficiles d'accès, grâce à la combustion homogène dans la chambre. Enfin, il est particulièrement adapté aux grandes séries, ce qui en fait une solution rentable et efficace pour les entreprises cherchant à optimiser leurs processus de fabrication.
Quelle est la durée d'un cycle d'ébavurage thermique ?
La durée d'un cycle d'ébavurage thermique est généralement comprise entre 20 et 60 secondes, ce qui en fait l'un des processus les plus rapides pour le traitement des bavures.
Ce temps varie en fonction de plusieurs facteurs, tels que la taille des pièces, le type de matériau et l'épaisseur des bavures. Par exemple, des pièces en aluminium avec des bavures fines nécessitent un cycle plus court qu'une pièce en acier avec des bavures plus épaisses. Cette rapidité permet de traiter un grand volume de pièces en un temps record, entraînant ainsi les délais de production et réduisant la productivité.
Comparé aux méthodes manuelles ou mécaniques, l'ébavurage thermique représente un gain de temps considérable, tout en garantissant une qualité constante.
Est-il possible d'automatiser complètement le processus ?
Oui, il est tout à fait possible d'automatiser complètement le processus d'ébavurage thermique. Nos machines sont conçues pour s'intégrer facilement dans des lignes de production automatisées, offrant ainsi une solution clé en main pour les industriels.
Grâce à des systèmes de chargement et de déchargement automatiques, les pièces peuvent être manipulées sans intervention humaine, ce qui réduit les risques d'erreurs et améliore la sécurité des opérateurs.
De plus, nos équipements sont équipés de logiciels de contrôle avancés permettant de surveiller et d'ajuster les paramètres en temps réel pour garantir un traitement optimal. Cette automatisation complète est particulièrement avantageuse pour les entreprises traitant de grandes séries ou cherchant à standardiser leurs processus de production.
L'ébavurage thermique peut-il endommager les pièces ?
Non, l'ébavurage thermique ne risque pas d'endommager les pièces, à condition d'utiliser des machines de qualité et de respecter les paramètres de traitement. Notre technologie brevetée, notamment avec une chambre horizontale, garantit une combustion contrôlée qui cible uniquement les bavures sans affecter le reste de la pièce.
Contrairement à d'autres procédés, comme le microbillage ou le polissage mécanique, l'ébavurage thermique n'altère ni l'état de surface ni les dimensions des pièces. De plus, il est particulièrement adapté aux matériaux sensibles, comme l'aluminium ou le zamak, grâce à une gestion précise de la température. Ce procédé est donc idéal pour les industries nécessitant une finition parfaite, sans compromis sur la qualité ou l'intégrité des pièces.
Quel est le coût d'une machine d'ébavurage thermique ?
Le coût d'une machine d'ébavurage thermique commence généralement à 300 000 €, mais il peut varier en fonction des spécifications et des options choisies. Les facteurs influençant le prix incluent la taille de la chambre, le niveau d'automatisation et les fonctionnalités spécifiques, comme les systèmes de désoxydation intégrés ou les logiciels de contrôle avancés.
Bien que l'investissement initial puisse sembler élevé, il est rapidement amorti grâce aux gains de productivité et à la réduction des coûts de main-d'œuvre. De plus, nos machines sont conçues pour être durables et nécessitent peu de maintenance, ce qui réduit les frais d'exploitation à long terme. Pour obtenir une estimation précise adaptée à vos besoins, n'hésitez pas à nous contacter pour un devis personnalisé.
